72.5～252kv组合电器
一、zf23-72.5/126 kv gis
1、产品介绍
本产品可用于110 kv交流电力系统中的各种发电厂和变电站。特别适合在用地紧张的城市变电站、企业变电站、山区水电站和污秽严重的地区使用。
本gis中，所有元件均为三相共筒结构。可以通过套管与架空线连接，也可以与电力电缆或变压器套管直接连接。一般包括进线间隔、出线间隔、测量和保护间隔等，它可根据用户的不同要求组成单母线、单母线分段、双母线及桥形接线等不同的接线方式。
根据需要，gis的气体系统可以划分为若干气室。如断路器室、母线室、进出线气室和电压互感器气室、避雷器气室等，各气室的气体监视装置就地安装。一般每个间隔设有一个就地控制柜，各元件控制回路等二次部分都集中配置在控制柜中。
2、产品优点
1）紧凑型设计，占用空间小，最小间隔宽度为0.8m
2）自能灭弧式断路器，开断性能好，维修周期长
3）模块化设计，能满足各种变电站接线布置的需要
4）采用新型传感元件，全面监视系统运行状态
5）间隔运输单元在厂内完成试验，现场安装调试时间短
6）重量轻，运输方便

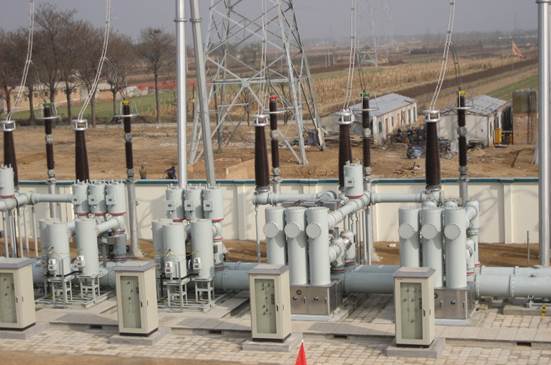

3、产品照片
二、zf1-252 kv gis
1、产品介绍
本产品可用于三相交流50hz,220kv电力系统。本gis采用主母线共箱，功能单元分箱式布置结构。元件采用模块化设计思路，便于现场安装及维护。该设备主要包括断路器、隔离开关、检修/故障接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端盒、波纹管、汇控柜等电器元件。
2、产品优点
1）紧凑型设计，占用空间小，最小间隔宽度为1.95m
2）自能灭弧式断路器，开断性能好，维修周期长
3）模块化设计，能满足各种变电站接线布置的需要
4）采用新型传感元件，全面监视系统运行状态
5）间隔运输单元在厂内完成试验，现场安装调试时间短
6）重量轻，运输方便。

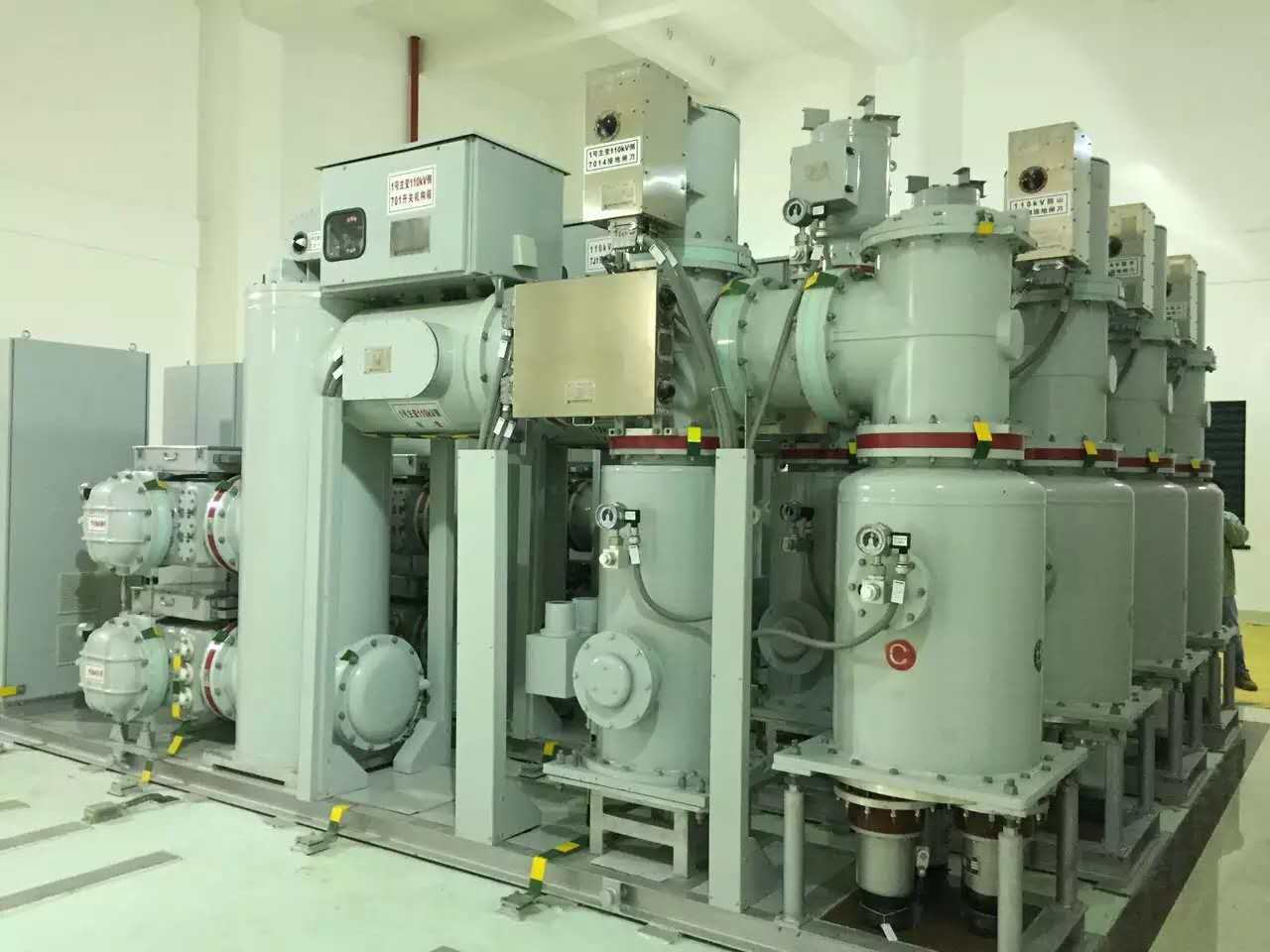

3、产品照片
